Comment installer correctement le filtre de précision ?

Le filtre de précision, également appelé filtre de sécurité, est généralement placé avant le récipient sous pression pour éliminer les particules fines supérieures à 1 degré afin de répondre aux exigences des processus ultérieurs de prise d'eau, et parfois à la fin de l'ensemble du système de traitement de l'eau pour éviter les particules fines ( tels que la résine cassée) de pénétrer dans l'eau traitée.

Système de filtration de précision (également connu sous le nom de filtre de sécurité) utilise principalement l'acier inoxydable comme coque, élément filtrant interne (tel que la cartouche filtrante en PP), principalement utilisé dans la filtration de prétraitement multimédia, l'osmose inverse, l'ultrafiltration et d'autres équipements de filtration à membrane auparavant. Il est utilisé pour filtrer les substances fines (telles que le sable de quartz minuscule, les particules de charbon actif, etc.) pour garantir que la précision de filtration de la qualité de l'eau et les éléments filtrants à membrane protectrice ne sont pas endommagés par les grosses particules. Le niveau de précision de l'élément filtrant installé dans le dispositif de filtration de précision peut être divisé en 0,5 μ s, 1 μ s, 5 μ s, 10 μ s, etc. Selon différentes occasions d'utilisation, une précision de filtration différente est sélectionnée pour assurer l'effluent précision et la sécurité des composants de la membrane postérieure.

Le coton PP, le nylon, le soufflage à l'état fondu et d'autres matériaux différents sont utilisés comme éléments filtrants pour éliminer les petites matières en suspension, les bactéries et autres impuretés dans l'eau, de sorte que la qualité de l'eau brute puisse répondre aux besoins en eau de la membrane d'osmose inverse.

Principe technique

Le filtre de sécurité est un filtre de précision, son principe de fonctionnement est d'utiliser un élément filtrant en PP de 5 μm de pores pour la filtration mécanique. Les traces de particules en suspension, les colloïdes et les micro-organismes restant dans l'eau sont piégés ou adsorbés dans la surface et les pores de l'élément filtrant. Avec l'augmentation du temps de production d'eau, la résistance au fonctionnement de l'élément filtrant augmente progressivement en raison de la pollution du matériau piégé. Lorsque la différence de pression d'eau entre l'entrée et la sortie atteint 0,1 MPa, l'élément filtrant doit être remplacé. Les principaux avantages des filtres de sécurité sont leur haute efficacité, leur faible résistance et leur facilité de remplacement.

Structure et principe

Le filtre de sécurité utilise le matériau filtrant formé, sous l'action de la pression, rend le stock liquide à travers le matériau filtrant, les résidus de filtre restent sur la paroi du tuyau, le liquide filtrant à travers le matériau filtrant, afin d'atteindre l'objectif de filtration . Structure : tissu filtrant, tamis filtrant, plaque filtrante, tube filtrant fritté, élément filtrant à enroulement de fil, élément filtrant soufflé par fusion, etc. En raison des différents matériaux filtrants, la taille des pores du filtre n'est pas la même. La filtration de précision est un filtre entre le filtre à sable (filtration grossière) et l'ultrafiltration, et l'ouverture de filtration est généralement comprise entre 0,5 et 120 μm. Le matériau filtrant de la même forme peut être divisé en différentes spécifications en fonction de la taille externe. Il existe deux types de filtre à enroulement de fil (également connu sous le nom de filtre en nid d'abeille): l'un est un filtre squelette en fibre de polypropylène-polypropylène, la température de service la plus élevée est de 60 ℃; l'autre est un filtre squelette en acier inoxydable en fibre de coton écrémé, la température de service la plus élevée est de 120 ℃. L'élément filtrant soufflé à l'état fondu est un matériau filtrant formé par un procédé de soufflage à l'état fondu utilisant du polypropylène comme matière première, avec la température de travail la plus élevée de 60 ℃. La filtration de précision peut éliminer les solides en suspension, certaines substances colloïdales et les petites particules dans l'eau.

Protéger

(1) La source d'eau est généralement une source d'eau fixe, qui ne peut pas être facilement changée.

(2) Améliorer l'effet de fonctionnement du prétraitement, optimiser le dosage du floculant et de l'aide au coagulant, sélectionner l'inhibiteur de tartre adapté à la source d'eau, ajuster l'équipement de prétraitement pour obtenir le meilleur état de fonctionnement, suivre strictement les exigences des procédures de fonctionnement, et s'assurer que la qualité de l'effluent de prétraitement est qualifiée.

(3) La sélection de l'élément filtrant de marque avec une qualité garantie, non seulement peut prolonger le cycle de service de l'élément filtrant, mais peut également assurer la qualité de l'eau du filtre de sécurité. Par exemple, l'élément filtrant GEOsmonics, sa précision de filtre est de 5 ± 0,5 μm, en utilisant le nouvel élément filtrant Purtrex GEOsmonics de Z. Plex Technology redéfinit tous les critères de performance de prétraitement RO et de construction de cartouche précédents.Z. La technologie Plex utilise des éléments filtrants soufflés à l'état fondu de diamètre court, un large espacement des couches et une matrice de fibres tridimensionnelles. L'élément filtrant Purtrex est particulièrement adapté aux applications de traitement de l'eau, car les particules de sédiments fines dans les applications de traitement de l'eau sont faciles à empêcher les équipements d'osmose inverse. Cet élément filtrant est inégalé dans l'interception de la saleté de l'eau, la perte de charge est plus faible et la durée de vie est plus longue que la plupart des éléments filtrants similaires. Sous la coque sans charge de l'élément filtrant, la fibre et le maillage tridimensionnel forment une variété de pores, qui peuvent capturer efficacement les impuretés. Dans la couche filtrante suivante, Z. Le nombre croissant de petits pores dans la structure fibreuse unique à la technologie Plex jusqu'au centre de l'élément filtrant maximise la durée de vie du filtre et l'efficacité d'élimination des boues.

Pour une filtration précise à l'échelle du micron, le noyau interne est la dernière couche de filtration. Le noyau interne est une structure de liaison thermofusible avec une intégrité, une propreté et une rigidité en aval inégalées et aucun besoin de noyau de support. De même, le revêtement extérieur adhésif avec de fortes performances de perméabilité est très lisse, ce qui peut empêcher la fibre lâche de se déplacer, ce qui est essentiel pour les applications avec des exigences de pureté élevées.

Les filtres de précision ont les caractéristiques suivantes :

.

Peut éliminer efficacement le liquide dans les matières en suspension, la rouille, etc.

. Peut supporter une pression de filtration élevée.

La structure à mailles profondes unique confère à l'élément filtrant une capacité de charge élevée.

. L'élément filtrant peut être fabriqué à partir d'une variété de matériaux pour répondre aux besoins de diverses filtrations de fluides.

. L'apparition d'un petit volume, d'une grande surface de filtration, d'une petite résistance, d'une longue durée de vie

Fonction et objectif

Afin d'empêcher les particules en suspension qui ne sont pas complètement éliminées ou nouvellement générées dans le système d'osmose inverse, de protéger la pompe haute pression et la membrane d'osmose inverse, le filtre de sécurité de type filtre est généralement placé avant l'eau d'osmose inverse. Généralement, l'ouverture est inférieure à 10 μm et peut être conçue à 5 μm ou moins selon la situation de conception réelle.

Partie constituante

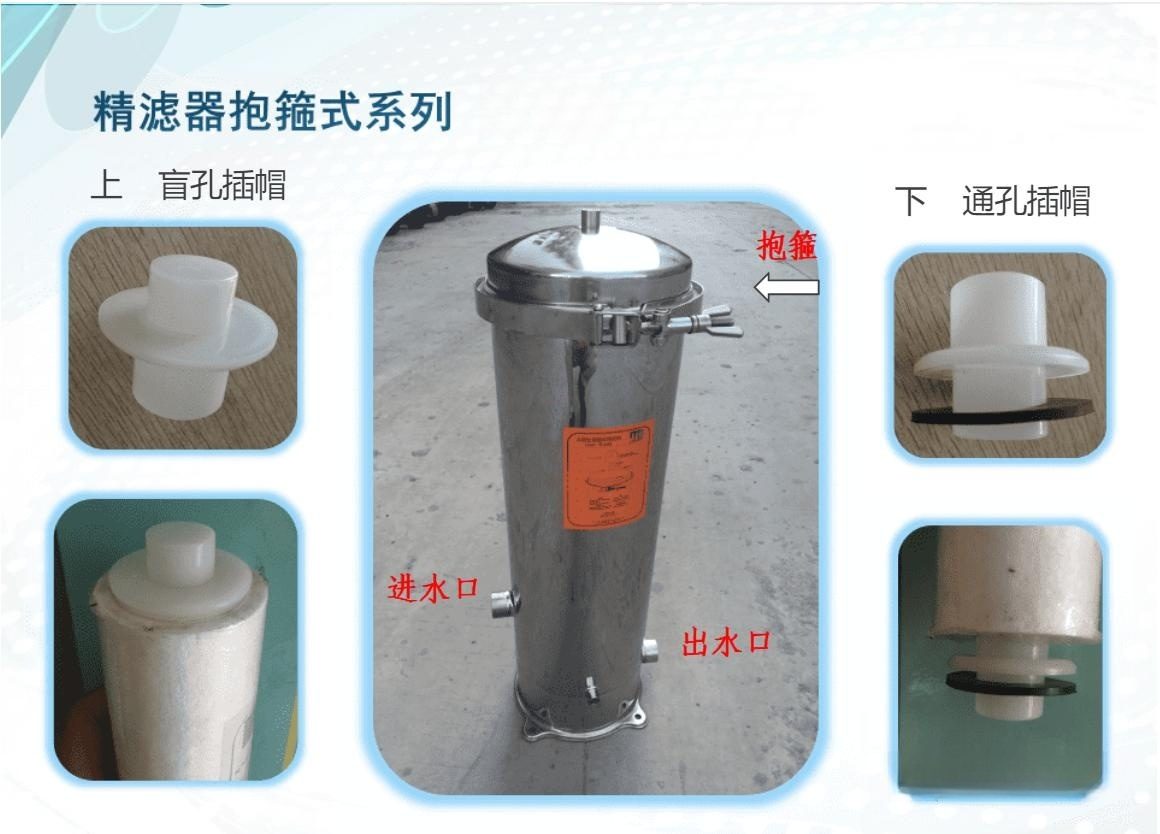

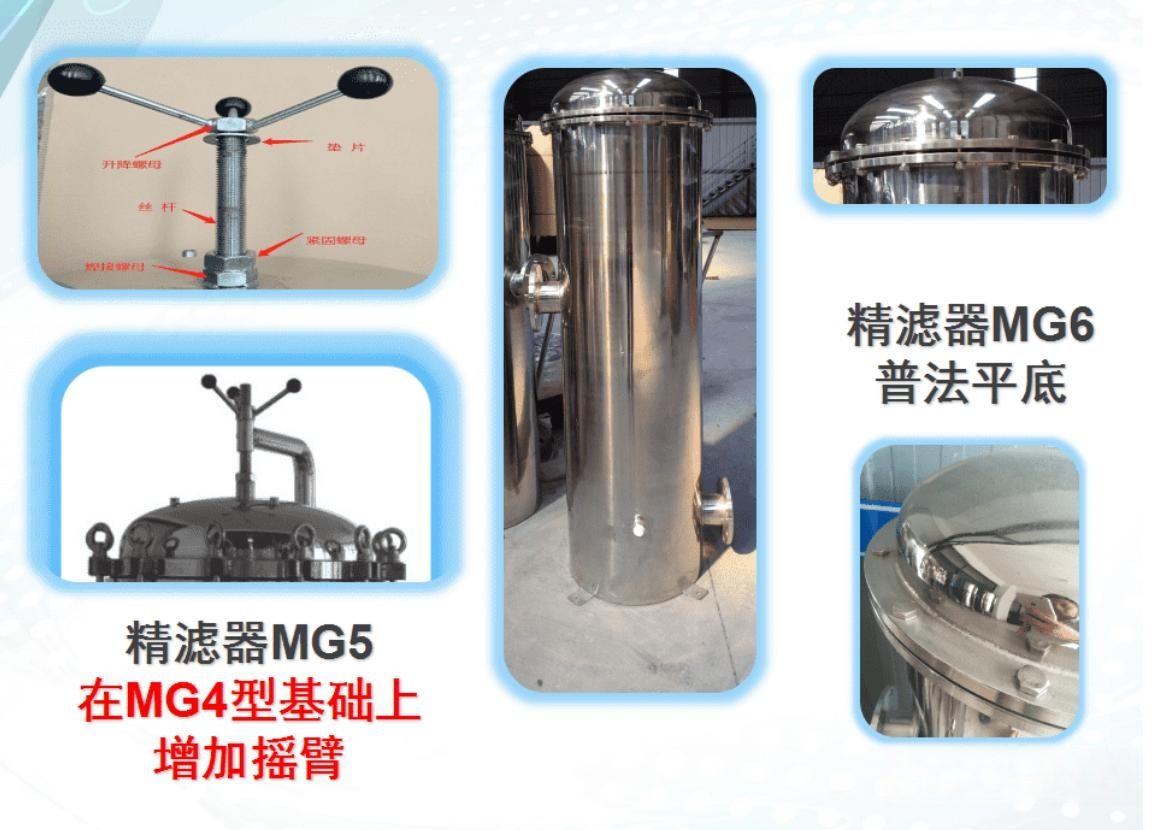

Le filtre de sécurité est principalement composé d'une coque de filtre, d'un élément filtrant, etc. La majeure partie de la coque du filtre est composée d'un matériau en acier inoxydable R304, s'il est utilisé dans la résistance aux acides et aux alcalis et à d'autres occasions spéciales, l'acier inoxydable R316 peut être utilisé comme coque. Il peut être divisé en type bride et type pince, et la coque de type bride est principalement utilisée à l'occasion avec un grand débit de filtre. L'élément filtrant installé au milieu du boîtier du filtre est principalement un noyau de coton filtrant en PP, et certaines occasions peuvent également choisir un filtre en fil ou un filtre à charbon actif. Le nombre d'éléments filtrants peut varier de un à plusieurs dizaines, principalement en fonction de la taille de la capacité de traitement à déterminer.

Type de filtre commun

Les matériaux de l'élément filtrant comprennent principalement un tuyau de filtre à frittage, un élément filtrant en fibre soufflée à l'état fondu et un élément filtrant en nid d'abeille.

Le tuyau de frittage est formé d'un matériau en poudre par frittage, son matériau de tube filtrant contient de la céramique, du sable de verre, du plastique, etc. L'élément filtrant en fibres fondues-soufflées est généralement constitué de polypropylène comme matière première, après chauffage et fusion, injection, traction et moulage de réception. L'élément filtrant en PP avec du polypropylène comme matière première est couramment utilisé. L'élément filtrant en nid d'abeille est constitué d'un enroulement de précision en fibre textile sur le squelette poreux, la ligne de polypropylène autour de l'élément filtrant en nid d'abeille est plus couramment utilisée.

Les questions nécessitent une attention

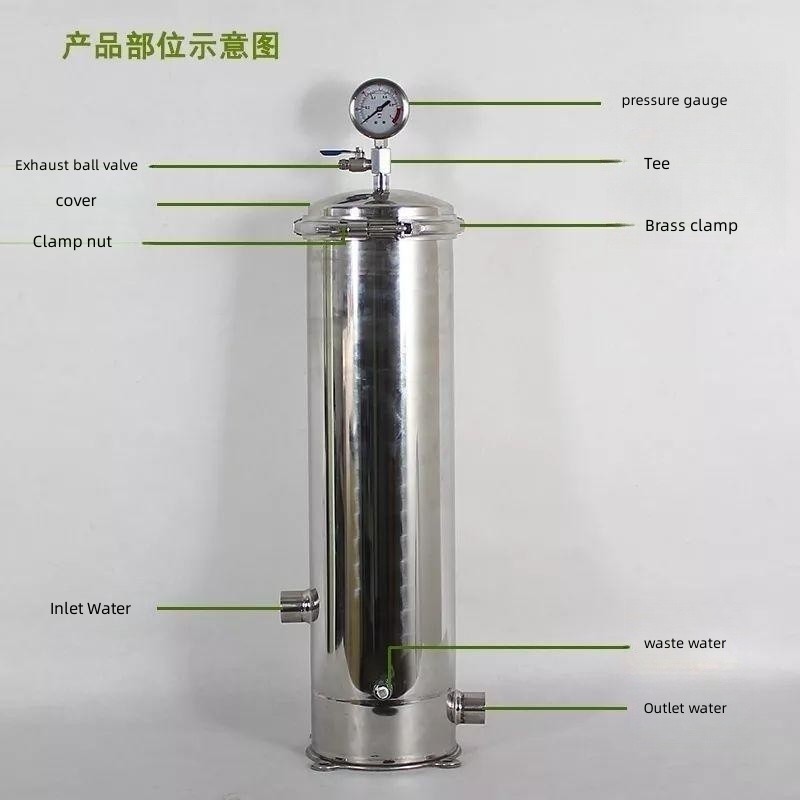

Le manomètre doit être réglé pour l'entrée et la sortie d'eau du filtre de sécurité. Lorsque la différence de pression d'eau entre l'entrée et la sortie atteint la valeur limite pendant le fonctionnement, l'élément filtrant doit être remplacé à temps. Étant donné que l'efficacité de nettoyage et de récupération de l'élément filtrant est faible, il est préférable d'utiliser l'élément filtrant jetable.

Méthode d'érection

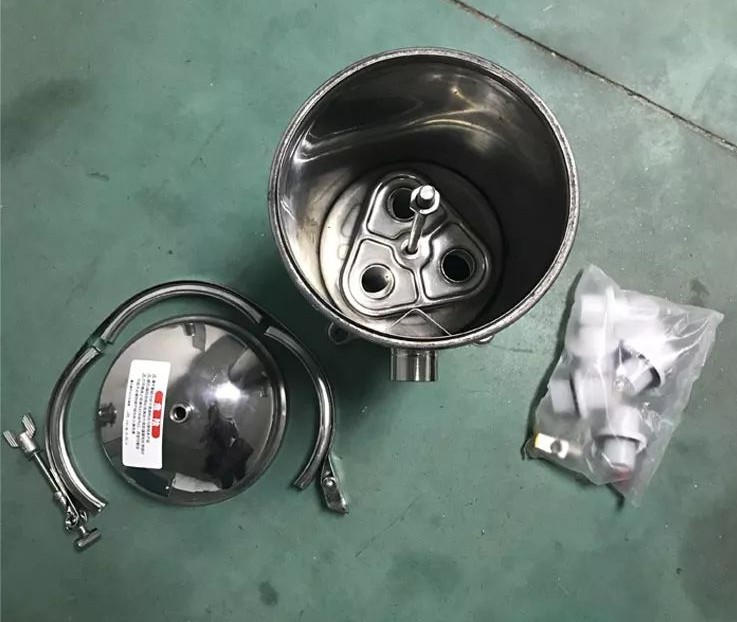

1. Ouvrez le paquet et démontez-le
2. Installer l'élément filtrant
3. Fixez l'élément filtrant dans le réservoir du filtre
4. Fixez le couvercle du réservoir et installez la soupape d'échappement.

Paramètre technique

Pression de conception : 0,75-1,6 MPa

Température de conception : 20℃ ~120℃

Type de joint : joint torique et tampon plat

Matériau du joint : caoutchouc nitrile, silicone, caoutchouc fluoré et polytétrafluoroéthyle, etc., configuration standard pour le joint en silicone

Forme d'interface: dents, pince, brides standard GB, HG, DIN, ANSI, JIS

Élément filtrant applicable : port plat et élément filtrant 222 et 226 ports

Traitement de surface : pulvérisation mate, polissage miroir, électropolissage

Précision du filtre : 0,5 μm- -100 μm

Matériel: SUS304 316L

Gamme appliquée

1. Nanofiltration (NF), ultrafiltration (UF), osmose inverse (RO), électrodialyse (EDI) et autres systèmes de filtration de sécurité et de filtration terminale ;
2. Injection médicale, grande infusion, gouttes pour les yeux, phytothérapie chinoise et autres filtrations, extraction, purification et concentration d'agents biologiques;
3. Préfiltration, filtration terminale d'eau de haute pureté pour l'électronique, la microélectronique et l'industrie des semi-conducteurs ;

4, injection d'eau de retour de champ pétrolifère, eau d'alimentation de chaudière, réactifs chimiques, produits organiques liquides, produits chimiques de haute pureté, médicaments concentrés et autres filtrations;

5, boire de l'eau pure, de l'eau minérale, des jus de fruits, des boissons au thé, filtration des boissons santé;

6. Filtrage de la liqueur, du vin, de la bière, du vin de riz jaune et d'autres vins de fruits, stérilisation et filtration de la bière crue pure (au lieu de la pasteurisation);

7, prétraitement et filtration dans le processus de production et de traitement des eaux usées domestiques et de recyclage de l'eau ou de filtration de sécurité ;

8, autres tels que le génie biologique, le raffinage du pétrole, l'impression et la teinture, l'approvisionnement en eau de l'industrie textile et le traitement des eaux usées, la filtration des expériences de recherche scientifique, etc.

Industrie applicable

La qualité de l'eau de sortie répond aux normes d'hygiène alimentaire et peut être utilisée par les hôtels, les écoles, les usines alimentaires, les usines de boissons et les familles pour préparer des boissons froides, des boissons, ainsi que comme unité de préparation d'eau pure.
